Измерительные преобразователи переменного тока и напряжения ЕП34Д |
Назначение: Измерительные преобразователи переменного тока и напряжения ЕП34Д
Преобразователи ЕП34Д предназначены для линейного преобразования переменного тока и напряжения частотой 50Hz в электрических цепях с номинальным напряжением до 660V в унифицированный выходной сигнал постоянного тока.
Преобразователи могут применяться для контроля токов и напряжений электрических систем и установок, для автоматизации различных объектов энергетики и в других областях промышленности.
Преобразователи относятся к одноканальным изделиям без гальванической связи между входными и выходными цепями.
Преобразователь ЕП34Д
|
Измерительные преобразователи переменного тока и напряжения ЕП34Д |
|
|
Конструктивные параметры: |
|
| габаритные размеры, мм. |
70х86х79мм. |
| степень защиты | IP00 |
|
монтаж.....на стандартную DIN-рейку шириной 35мм или непосредственно на панель масса, не более |
0,4 кг |
| Преобразователи относятся к одноканальным изделиям без гальванической связи между входными и выходными цепями. | |
|
Диапазон входного сигнала |
Диапазон выходного тока, mA |
Сопротивление нагрузки, Ω |
Мощность потребления |
Питание |
Условия эксплуатации |
||
|
переменный ток, А |
напряжение переменного тока, V |
от цепи входного сигнала |
от цепи питания |
||||
| ЕП34Д - Преобразователь |
Два исполнения: 1)умеренный климат: температура -30...+50ºС, относительная влажность 95% при температуре +35ºС 2)общеклиматические условия: температура +1...+40ºС, относительная влажность 80% при температуре +25ºС |
||||||
|
- |
0-125; 0-250; 0-400, 75-125; 150-250 |
0-5 |
0-2500 |
1,2 VA |
4,0 VA |
от сети переменного тока напряжением 220 V, 50 Hz | |
|
0-125; 0-250; 0-400 |
4-20, 0-20 |
0-500 |
|||||
|
0-0,5; 0-1 0-2,5; 0-5 |
- |
0-5 |
0-2500 |
50 mVA |
4,0 VA |
||
|
4-20, 0-20 |
0-500 |
||||||
|
ЕП34С |
|||||||
|
0-0,5; 0-1; 0-2,5; 0-5 |
- |
0-5 |
0-2500 |
0,5 VA |
– |
от измеряемой цепи | |
|
0-0,5; 0-1; 0-2,5; 0-5; 0-25; 0-50; 0-100 |
- |
0-20 |
0-500 |
||||
Пример записи при заказе:
для умеренного климата:
«Преобразователь ЕП34Д, 0-5А, 4-20мA, ТУ 25-7504.189-2005.
Преобразователь ЕП34Д умеренный климат, с диапазоном входного сигнала 0-5А, с диапазоном выходного тока 4-20 мА, ТУ 25-7504.189-2005»
для общеклиматических условий:
«Преобразователь ЕП34Д, О4.1, 0-5А, 4-20мA, ТУ 25-7504.189-2005.
Преобразователь ЕП34Д О4.1-общеклиматические условия, с диапазоном входного сигнала 0-5А, с диапазоном выходного тока 4-20 мА, ТУ 25-7504.189-2005»

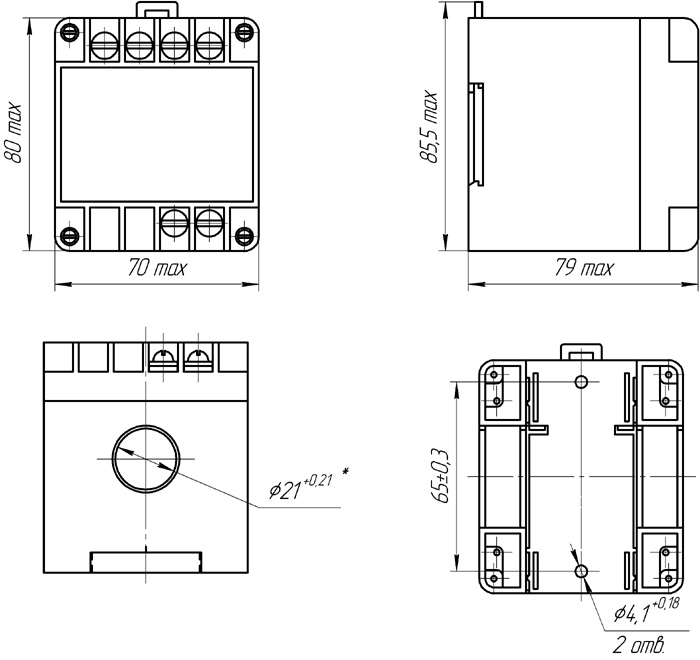

Габаритные и установочные размеры Преобразователь ЕП34Д
|
Конструктивные параметры: |
|
| габаритные размеры, мм. |
70х86х79мм. |
| степень защиты | IP00 |
|
монтаж.....на стандартную DIN-рейку шириной 35мм или непосредственно на панель масса, не более |
0,4 кг |
* – только для ЕП34С на токи 25, 50, 100 А
Шунты измерительные, Трансформатор тока, Измерительные преобразователи.
Пример записи при заказе:
для умеренного климата:
«Преобразователь ЕП34Д, 0-5А, 4-20мA, ТУ 25-7504.189-2005.
Преобразователь ЕП34Д умеренный климат, с диапазоном входного сигнала 0-5А, с диапазоном выходного тока 4-20 мА, ТУ 25-7504.189-2005»
для общеклиматических условий:
«Преобразователь ЕП34Д, О4.1, 0-250В, 0-5мA, ТУ 25-7504.189-2005.
Преобразователь ЕП34Д О4.1-общеклиматические условия, с диапазоном входного сигнала 0-250В, с диапазоном выходного тока 0-5 мА, ТУ 25-7504.189-2005»
|
