Шунты и добавочные сопротивления. |
Назначение: Шунты 75ШИСВ.1
Сопротивление добавочное Р4201 взаимозаменяемое, предназначено для расширения диапазонов измерений электроизмерительных приборов (вольтметров) по напряжению в цепях постоянного тока.
Шунты 75ШИС, 75ШИСВ, 75ШИСВ.2 и 60ШИСВ.2 предназначены для расширения диапазонов измерений показывающих и регистрирующих приборов постоянного тока (амперметров).
Шунты 75ШИСВ.1 предназначены для расширения диапазонов измерений щитовых цифровых приборов постоянного тока.
Шунты 75ШИС – стержневого типа, 75ШИСВ – пластинчатого типа.
P4201 Шунты
Шунты 75ШИС, 75ШИСВ, 75ШИСВ.2 и 60ШИСВ.2 предназначены для расширения диапазонов измерений показывающих и
регистрирующих приборов постоянного тока (амперметров).
Шунты 75ШИСВ.1 предназначены для расширения диапазонов измерений щитовых цифровых приборов постоянного тока.
|
Диапазон измерений |
Класс точности |
Условия эксплуатации |
|
|
номинальный ток |
номинальное напряжение |
||
| 75ШИС - Шунты | |||
| А - 20; 30; 50; 75; 100; 150; 200; 300; 500; 600; 1000; 1500; 2500; 4000; 6000; 7500; 10000; 15000 | 75 mV | 0,5 |
Температура -40...+50° С,
относительная влажность 98% при температуре +40° С.
Ударопрочность: ускорение 150 m/s2, частота ударов 10...50 в min. Вибропрочность: ускорение 30 m/s2, частота 10...120 Hz. |
|
75ШИСВ - Шунты |
|||
| А - 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000; 2500 | 75 mV | 0,5 | |
|
75ШИСВ.2 - Шунты |
|||
| А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15 | 75 mV | 0,5 | |
|
60ШИСВ.2 - Шунты |
|||
| А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15 | 60 mV | 0,5 | |
|
75ШИСВ.1 - Шунты |
|||
| А - 10; 20; 100; 200; 1000; 2000 | 75 mV | 0,2 |
Температура 0...+50° С, относительная влажность 80% при температуре +25° С. Шунты выдерживают двухкратные перегрузки в течение 0,5s. Шунты являются вибро-, ударопрочными. |
Пример записи при заказе:
«Шунт 75ШИСВ.1 – 0,2 – 1000 – 75.
Шунт 75ШИСВ.1 класса точности 0,2, с номинальным напряжением 75 mV, на номинальный ток 1000 A»
Габаритные и установочные размеры Шунты 75ШИСВ и 75ШИСВ.1

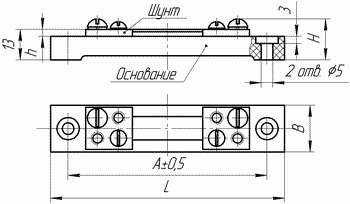

 Рисунок 1 |

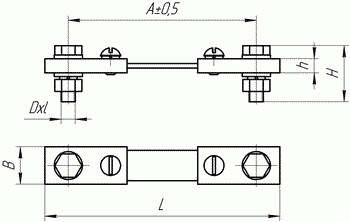

 Рисунок 2 |

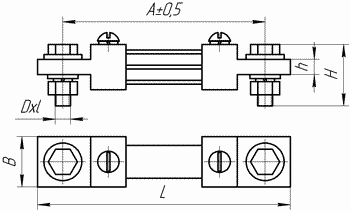

Рисунок 3 |

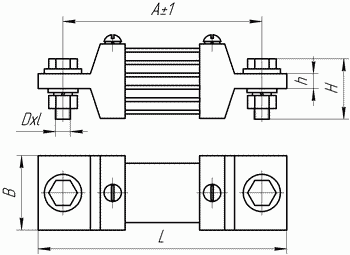

 Рисунок 4 |
|
Рисунок 5 |
| Тип шунта |
Номинальный ток шунта, А |
Рисунок |
Размеры в mm |
|||||
|
L |
A |
B |
h |
H |
Dxl |
|||
|
75ШИСВ |
20, 25, 30, 40, 50 |
1 |
100 |
85 |
20 |
3 |
20 |
– |
|
60, 75 |
2 |
95 |
75 |
16 |
6 |
24 |
М6х20 |
|
|
100 |
105 |
85 |
20 |
31 |
М8х25 |
|||
|
150 |
3 |
16 |
8 |
|||||
|
200 |
20 |
|||||||
|
250, 300 |
47 |
М10х40 | ||||||
|
400 |
145 |
50 |
10 |
65 |
М16х55 |
|||
|
500 |
35 |
|||||||
|
600, 750 |
50 |
|||||||
|
1000 |
165 |
110 |
||||||
|
1500 |
4 |
|||||||
|
2000 |
5 |
195 |
140 |
80 |
15 |
|||
|
2500 |
100 |
|||||||
|
75ШИСВ.1 |
10, 20 |
1 |
100 |
85 |
20 |
3 |
20 |
М4х20 |
|
100 |
2 |
110 |
90 |
6 |
30,5 |
М8х25 |
||
|
200 |
8 |
47 |
М10х40 |
|||||
|
1000 |
3 |
165 |
110 |
50 |
10 |
65 |
М16х55 |
|
|
2000 |
5 |
195 |
140 |
80 |
15 |
|||
Шунты измерительные, Трансформатор тока, Измерительные преобразователи.
Пример записи при заказе:
«Шунт 75ШИСВ.1 – 0,2 – 20 – 75.
Шунт 75ШИСВ.1 класса точности 0,2, с номинальным напряжением 75 mV, на номинальный ток 20 A»
|
