ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ преобразователи

Шунты и добавочные сопротивления.



Назначение:  Шунты и добавочные сопротивления

Сопротивление добавочное Р4201 взаимозаменяемое, предназначено для расширения диапазонов измерений электроизмерительных приборов (вольтметров) по напряжению в цепях постоянного тока.

Шунты 75ШИС, 75ШИСВ, 75ШИСВ.2 и 60ШИСВ.2 предназначены для расширения диапазонов измерений показывающих и регистрирующих приборов постоянного тока (амперметров).

Шунты 75ШИСВ.1 предназначены для расширения диапазонов измерений щитовых цифровых приборов постоянного тока.

Шунты 75ШИС – стержневого типа, 75ШИСВ – пластинчатого типа.





            P4201                                                 Шунты





Р4201 - Сопротивление добавочное

Диапазон измерений

Класс точности

Условия эксплуатации

номинальный ток

номинальное напряжение
1 или 5 mA 1000 V



0,5

 Температура -60...+60° С, относительная влажность 98% при температуре +40° С.

Ударопрочность: ускорение 150 m/s2, частота ударов 10...50 в min.

Вибропрочность: ускорение 30 m/s2, частота 10...120 Hz. Виброустойчивость: ускорение 10 m/s2, частота 20 Hz.
5 mA 1500 V
1 mA 2500 V
5 mA 3000 V
1 mA 4000 V



Шунты 75ШИС, 75ШИСВ, 75ШИСВ.2 и 60ШИСВ.2 предназначены для расширения диапазонов измерений показывающих и

регистрирующих приборов постоянного тока (амперметров).

Шунты 75ШИСВ.1 предназначены для расширения диапазонов измерений щитовых цифровых приборов постоянного тока.



Диапазон измерений

Класс точности

Условия эксплуатации

номинальный ток

номинальное напряжение
75ШИС - Шунты
А - 20; 30; 50; 75; 100; 150; 200; 300; 500; 600; 1000; 1500; 2500; 4000; 6000; 7500; 10000; 15000 75 mV 0,5 Температура -40...+50° С, относительная влажность 98% при температуре +40° С.

Ударопрочность: ускорение 150 m/s2, частота ударов 10...50 в min.

Вибропрочность: ускорение 30 m/s2, частота 10...120 Hz.

75ШИСВ - Шунты

А - 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000; 2500 75 mV 0,5

75ШИСВ.2 - Шунты

А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15 75 mV 0,5

60ШИСВ.2 - Шунты

А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15 60 mV 0,5

75ШИСВ.1 - Шунты

А - 10; 20; 100; 200; 1000; 2000 75 mV 0,2

Температура 0...+50° С,

относительная влажность 80% при температуре +25° С.

Шунты выдерживают двухкратные перегрузки в течение 0,5s. Шунты являются вибро-, ударопрочными.





Пример записи при заказе:


«Сопротивление добавочное Р4201 – 0,5 – 1500 –  5.

Сопротивление добавочное Р4201 класса точности 0,5, с номинальным напряжением 1500 V, на номинальный ток 5 mA»



«Шунт 75ШИСВ – 0,5 – 500 – 75.

Шунт 75ШИСВ класса точности 0,5, с номинальным напряжением 75 mV, на номинальный ток 500 A»

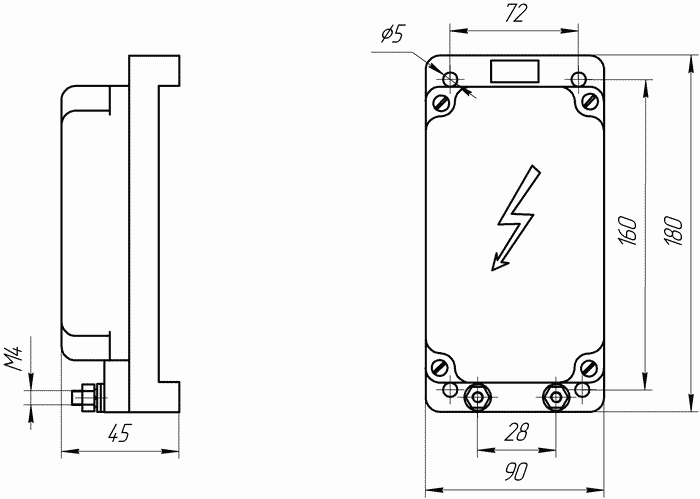

Габаритные и установочные размеры Сопротивление добавочное Р4201



Взаимозаменяемое добавочное сопротивление Р4201

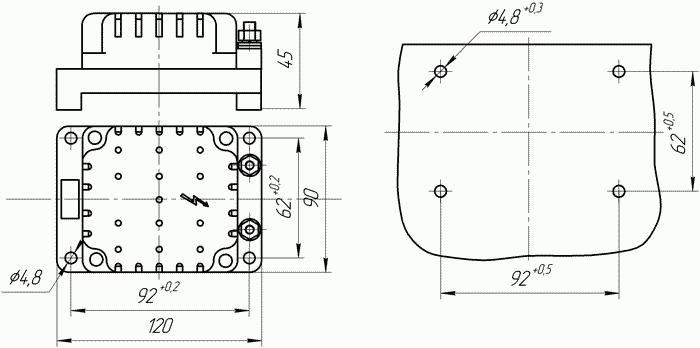

Габаритные и установочные размеры Сопротивление добавочное Р4202





Индивидуальное добавочное сопротивление Р4202

(Используется только с приборами Э4204, Э4205)



Габаритные и установочные размеры Шунты 75ШИС, 75ШИСВ.2 и 60ШИСВ.2

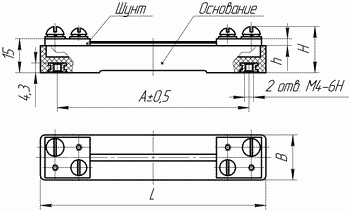

                              Рисунок 6

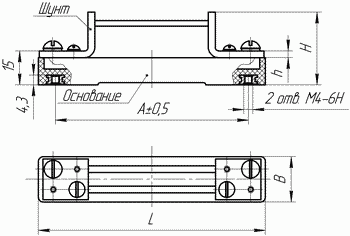

                            Рисунок 7

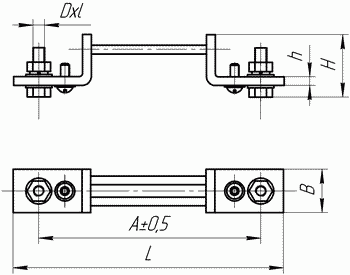

                              Рисунок 8









Тип шунта

Номинальный ток шунта, А

Рисунок

Размеры в mm

L

A

B

h

H

Dxl
60ШИСВ.2,

75ШИСВ.2

1; 1,5; 2; 2,5; 3

4; 5; 6; 7,5; 10; 15

6

100

85

20

3

20

–

75 ШИС

20

7

100

85

20

3

24

–

30

32

50

75

8

121

107

20

4

36

М6х20

100

118

98

М8х25

150

131

111

М8х25

200

118

98

М8х25

300

143

121

40

5

48

М10х30

500

160

130

60

52

М16х40





Тип шунта

Рис.

Ном. ток шунта, А

A1

A2

B1

B2

B3

C1

C2

E

h

Dxl

Масса, кг

75ШИС

9

3000

180

65

120

30

60

15

10

130

60

М20х75

~ 4,80

4000

190

70

120

30

60

25

15

140

130

М20х75

5,20

5000

190

70

120

30

60

25

15

140

130

М20х75

~10,50

6000

190

70

154

25

52

25

15

140

130

М20х75

11,20

7500

190

70

154

25

52

25

15

140

130

М20х75

~13,00

10 000

200

75

206

25

52

30

20

150

170

М20х80

22,00

15 000

200

75

310

25

52

30

20

150

170

М20х80

33,00



                         Рисунок 9



Габаритные и установочные размеры Шунты 75ШИСВ и 75ШИСВ.1



                                  Рисунок 1



                                  Рисунок 2



                                   Рисунок 3



                                  Рисунок 4




                                   Рисунок 5





Тип шунта

Номинальный ток шунта, А

Рисунок

Размеры в mm

L

A

B

h

H

Dxl

75ШИСВ

20, 25, 30, 40, 50

1

100

85

20

3

20

–

60, 75

2

95

75

16

6

24

М6х20

100

105

85

20

31

М8х25

150

3

16

8

200

20

250, 300

47

М10х40

400

145

50

10

65

М16х55

500

35

600, 750

50

1000

165

110

1500

4

2000

5

195

140

80

15

2500

100

75ШИСВ.1

10, 20

1

100

85

20

3

20

М4х20

100

2

110

90

6

30,5

М8х25

200

8

47

М10х40

1000

3

165

110

50

10

65

М16х55

2000

5

195

140

80

15



Шунты измерительные, Трансформатор тока, Измерительные преобразователи.



Пример записи при заказе:



«Сопротивление добавочное Р4201 – 0,5 – 1500 –  5.

Сопротивление добавочное Р4201 класса точности 0,5, с номинальным напряжением 1500 V, на номинальный ток 5 mA»



«Шунт 75ШИСВ – 0,5 – 500 – 75.

Шунт 75ШИСВ класса точности 0,5, с номинальным напряжением 75 mV, на номинальный ток 500 A»
