Трансформаторы тока ТОП 0,66 класс точности 0,5, 0,5S,1 |
Назначение: Трансформаторы тока ТОП 0,66 класс точности 0,5, 0,5S,1
Трансформаторы тока ТОП 0,66 предназначены для передачи сигнала измерительной информации измерительным приборам (амперметрам, ваттметрам, фазометрам, счетчикам) в установках переменного тока частоты 50Hz с номинальным напряжением до 0,66 kV включительно.
Также они применяются в схемах измерения низковольтных устройств зданий и сооружений, в схемах передачи и распределения электроэнергии, в том числе и внутри других изделий.
Трансформаторы имеют два контакта вторичной обмотки, прозрачную крышку, защищающую зажимы вторичной обмотки и табличку с данными; имеется возможность установки пломбы, исключающей доступ к зажимам вторичной обмотки и табличке с данными после монтажа.
ТОП 0,66 (класс точности 0,5S; 0,5; 1,0) тип магнитопровода - электротехническая сталь
тип шины - медная или алюминиевая
Трансформаторы тока ТОП 0,66 класс точности 0,5, 0,5S,1
|
номинальный первичный ток |
номинальный вторичный ток, А |
номинальная вторичная нагрузка, VА |
условия эксплуатации |
| A - 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 |
1; 5. |
5 (для класса точности 0.5 и 0.5S); 10 (для класса точности 1.0) |
температура -45...+40 °С, относительная влажность 98 % при температуре 25 °С(У3).
температура -10...+50 °С, относительная влажность 98 % при температуре 35 °С(Т3) Номинальная частота 50 Hz. |
Пример записи при заказе:
«Трансформаторы тока
ТОП 0,66 – 0,5 – 5,0 – 800/5
УЗ, ТУ25-7504.178-2004
Трансформаторы тока на номинальное напряжение 0,66 kV, класса точности 0,5, с номинальной вторичной нагрузкой 5 VA, на номинальный первичный ток 800 А, номинальный вторичный ток 5 А, климатическое исполнение У категории 3.»

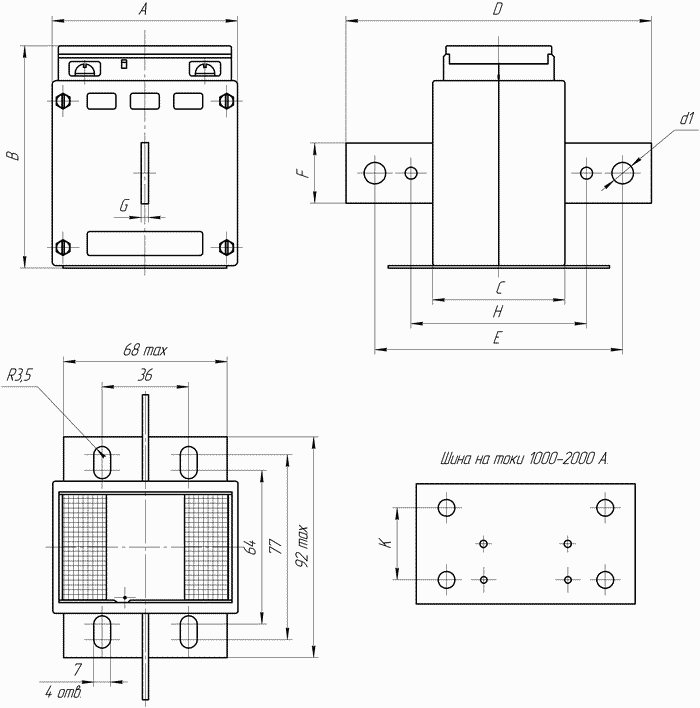

Габаритные и установочные размеры Трансформаторы тока ТОП 0,66 класс точности 0,5, 0,5S,1
|
Номинальный первичный ток, А |
A |
B |
C |
D |
E |
F |
G |
H |
K |
d 1 |
Размеры окна для установки шин |
|
1-200 |
77 |
93 |
55 |
127 |
103 |
25 |
3 |
73 |
– |
Ø 9-2 отв. |
– |
|
300-400 |
72 |
88 |
46 |
125 |
95 |
30 |
4 |
56 |
– |
Ø 11-2 отв. |
Ø 27 |
|
500-800 |
105 |
121 |
46 |
150 |
115 |
50 |
8 |
60 |
– |
Ø 14-2 отв. |
9х51 |
|
1000-1200 |
99 |
177 |
46 |
182 |
132 |
80 |
10 |
70 |
40 |
Ø 14-4 отв. |
20х82 |
|
1500-2000 |
100 |
60 |
Ø 14-4 отв. |
20х82 |
Пример записи при заказе:
«Трансформаторы тока ТОП 0,66 – 0,5 – 5,0 – 800/5 УЗ, ТУ25-7504.178-2004
Трансформаторы тока на номинальное напряжение 0,66 kV, класса точности 0,5, с номинальной вторичной нагрузкой 5 VA, на номинальный первичный ток 800 А, номинальный вторичный ток 5 А, климатическое исполнение У категории 3. ТУ25-7504.178-2004»
|
